Rohrverbinder | Dreiweg Eckstück 90° - Typ 18B - 26,9 mm | Temperguss | KLEMP

Rohrverbinder, T-Stück, kurz, Typ 2. Zur Herstellung lotrechten Verbindung zwischen zwei Rohren. Oberer Rohrverbinder für gerade, waagerechte Geländerstützen. Dieser Rohrverbinder kann nicht benutzt werden, um horizontales Rohr innerhalb des Rohrverbinders zu verbinden.

Rohrverbinder Typ 2 T-Stück kurz Der kurze T-Stück-Rohrverbinder Typ 2 dient zur Herstellung einer senkrechten Verbindung für ein horizontales und ein vertikales Rohr mithilfe eines handelsüblichen Sechskantschlüssels. Das T-Stück wird auf ein vertikal verlaufendes Rohr aufgesteckt und mit dem Innensechskantschlüsselfestgezogen. Bitte beachten Sie, dass der waagerechte Rohrverbinder nur zum Durchführen bzw. Durchstecken eines horizontal durchlaufenden, Rohres dient und darf nicht zum Verbinden von 2 horizontalen Rohren genutzt werden. Der T-Verbinder wird vornehmlich für Geländer, Brüstungen, Gerüste, Schutzbarrieren (zum Beispiel für Maschinen oder Anlagen), Handläufe, zum Abstecken von Spielplätzen, Durchgängen oder für Rohrabhänge verwendet.

T-Stück, kurz Variabler Winkel 0° - 11°. Gleicher Rohrverbinder wie Typ 2, aber mit einem variablen Winkel von 0° - 11°.

T-Stück, kurz Variabler Winkel 0° - 11°. Gleicher Rohrverbinder wie Typ 2, aber mit einem variablen Winkel von 0° - 11°.

Rohrverbinder, T-Stück, Lang, Typ 4. Dieser Rohrverbinder ist dem kurzen T-Stück (Type 2) sehr ähnlich . Dieser Rohrverbinder kann benutzt werden, wenn an der horizontalen Verbindungstelle zwei Rohre miteinander verbunden werden sollen und an der senkrechten Verbindungstelle noch ein drittes Rohr weggeführt werden soll. Im Verbinder selbst gibt es keine Begrenzungen. In der horizontalen Verbindunsstelle kann demnach auch ein Rohr komplett durchlaufen. Im Falle des durchlaufenden horizontalen Rohres bietet die zweite angezogene Madenschraube zusätzliche Festigkeit im Bezug auf die Zugkraft an dieser Stelle.

Rohrverbinder, T-Stück, Lang, Typ 4. Dieser Rohrverbinder ist dem kurzen T-Stück (Type 2) sehr ähnlich . Dieser Rohrverbinder kann benutzt werden, wenn an der horizontalen Verbindungstelle zwei Rohre miteinander verbunden werden sollen und an der senkrechten Verbindungstelle noch ein drittes Rohr weggeführt werden soll. Im Verbinder selbst gibt es keine Begrenzungen. In der horizontalen Verbindunsstelle kann demnach auch ein Rohr komplett durchlaufen. Im Falle des durchlaufenden horizontalen Rohres bietet die zweite angezogene Madenschraube zusätzliche Festigkeit im Bezug auf die Zugkraft an dieser Stelle.

Rohrverbinder, intern Drehstück, T-Stück, Typ 5. Für variable Verbindungen bei Geländern, Treppen, Ecken.Achtung: Das schmalere Ende (intern) dieses Verbinders ist dazu geeignet, um dieses in einen anderen Verbinder im gleichen Durchmesser zu verbinden. Das schmale Ende dieses Verbinders passt demnach nicht in das Rohr.

Der  Rohrverbinder Bogen 90°  des Typs 6 wird auch als Winkelverbinder, Kniestück oder Winkelstück bezeichnet. Der  Bogenverbinder 90°  wird zum Verbinden von zwei Rohren, Stangen oder runden Profilen im rechten Winkel verwendet. Bitte beachten Sie, dass der Verbinder ausschließlich zum Verbinden von Rohren mit gleichem Durchmesser geeignet ist. Der rechtwinklige  Bogenverbinder  wird häufig als Endrohrverbinder für das obere Geländerelement oder zum Zusammenbauen eines Rahmens zum Bespannen für Werbebanner genutzt. Er kann zudem für die schnelle Montage von Geländern, Brüstungen, Gerüsten, Schutzbarrieren (zum Beispiel für Maschinen oder Anlagen), Handläufen, zum Abstecken von Spielplätzen, Durchgängen oder Eingängen verwendet.

Bogen 90° Variabler Winkel 0° - 11°. Gleicher Rohrverbinder wie Typ 6, aber mit einem variablen Winkel von 0° - 11°.

Bogen 90° Variabler Winkel 0° - 11°. Gleicher Rohrverbinder wie Typ 6, aber mit einem variablen Winkel von 0° - 11°.

Rohrverbinder T-Stück kurz, verstellbar, Typ 7. Dieser verstellbare Winkelverbinder wird zur Verbindung von Rohren zwischen 30° und 60° verwendet. Einsetzbar für Diagonalverbindungen, Streben und eine Winkel-Handlaufverbindung zu vertikalen Pfosten an Treppen.

Rohrverbinder T-Stück kurz, verstellbar, Typ 7. Dieser verstellbare Winkelverbinder wird zur Verbindung von Rohren zwischen 30° und 60° verwendet. Einsetzbar für Diagonalverbindungen, Streben und eine Winkel-Handlaufverbindung zu vertikalen Pfosten an Treppen.

Rohrverbinder  Typ 8 gerades  Verlängerungsstück Außen Der gerade  Rohrverbinder  Typ 8 eignet sich zum Verbinden von zwei Rohren mit gleichem Durchmesser, die in eine Richtung verlaufen. Die Rohre werden mithilfe von Sechskantschrauben (auch als Innensechskantschrauben oder Madenschrauben bekannt) eingeklemmt, was für zusätzliche Festigkeit sorgt. Die Art von Verbindern können langen Geländern oder anderen Rahmen-Konstruktionen eingesetzt. Wichtige Hinweise: Bitte beachten Sie, dass die Verbindung nur für Rohre in Flucht geeignet ist. Nicht für schwere vertikale Belastungen einsetzbar. Der Einsatz bei einer vertikalen Verlängerung erfordert, dass das Rohr an den Seiten abgestützt werden muss. Nicht für horizontale Belastung geeignet.

Rohrverbinder  Typ 8 gerades  Verlängerungsstück Außen Der gerade  Rohrverbinder  Typ 8 eignet sich zum Verbinden von zwei Rohren mit gleichem Durchmesser, die in eine Richtung verlaufen. Die Rohre werden mithilfe von Sechskantschrauben (auch als Innensechskantschrauben oder Madenschrauben bekannt) eingeklemmt, was für zusätzliche Festigkeit sorgt. Die Art von Verbindern können langen Geländern oder anderen Rahmen-Konstruktionen eingesetzt. Wichtige Hinweise: Bitte beachten Sie, dass die Verbindung nur für Rohre in Flucht geeignet ist. Nicht für schwere vertikale Belastungen einsetzbar. Der Einsatz bei einer vertikalen Verlängerung erfordert, dass das Rohr an den Seiten abgestützt werden muss. Nicht für horizontale Belastung geeignet.

Rohrverbinder Verlängerungsstück innen, Typ 9. Verlängerungsstück, innen.Für eine stromlinienförmige, beinahe nahtlose Verbindung, für Rohre gleichen Durchmessers. Die Wanddicke muß 3,2mm sein.Dieser Rohrverbinder darf nicht beslastet werden, d.h. dass die Lasten durch Einspannen oder Abstützen des Rohres an dieser Stelle unbeding abgetragen werden müssen.Dieser Verbinder besteht aus 2 Stücken. Wenn Sie diese aneinenaderlegen und ins das Rohr schieben, dann setzen sich die Teile bei Anziehen der Stellschraube aus.

Rohrverbinder Verlängerungsstück innen, Typ 9. Verlängerungsstück, innen.Für eine stromlinienförmige, beinahe nahtlose Verbindung, für Rohre gleichen Durchmessers. Die Wanddicke muß 3,2mm sein.Dieser Rohrverbinder darf nicht beslastet werden, d.h. dass die Lasten durch Einspannen oder Abstützen des Rohres an dieser Stelle unbeding abgetragen werden müssen.Dieser Verbinder besteht aus 2 Stücken. Wenn Sie diese aneinenaderlegen und ins das Rohr schieben, dann setzen sich die Teile bei Anziehen der Stellschraube aus.

Der Rohrverbinder Fußplatte  wird häufig als Positionsfixierung oder zur Befestigung von einem Rohr an Wand, Decke oder Boden. Mit vier Bohrlöcher ausgestattet, kann der  Verbinder  auf allen Oberflächen mithilfe von passendem Befestigungsmaterial montiert werden.  Der Flansch  ist an der Unterseite teilweise offen, sodass Wasser ungehindert ablaufen kann. Dieser Verbinder wird auch im Möbeldesign zum Fixieren von Rohren, die zur Herstellung von Garderoben, Garderobenständern und Wandgarderoben, verwendet werden. Der Verbinder wird mithilfe von Sechskantschrauben (auch als Innensechskantschrauben oder Madenschrauben bekannt) fest eingeklemmt, was für zusätzliche Festigkeit sorgt und verhindert, dass sich Rohre zufällig verschieben..

Rohrverbinder Fußplatte oval, Typ 12. Starke Grundplatte zur Abstützung vertikaler Pfosten. Vertikale Breitrippen mit zwei Stellschrauben erhöhen die Stärke des Rohrverbinders. Die Befestigungslöcher im Basisflansch sollten mit der angewandten Belastung übereinstimmen.Die Flansche ist an der Unterseite teils offen (zur eventuellen Wasserabfuhr), jedoch soweit geschlossen, dass das Rohr nicht hindurchgeschoben werden kann.

Rohrverbinder Fußplatte oval, Typ 12. Starke Grundplatte zur Abstützung vertikaler Pfosten. Vertikale Breitrippen mit zwei Stellschrauben erhöhen die Stärke des Rohrverbinders. Die Befestigungslöcher im Basisflansch sollten mit der angewandten Belastung übereinstimmen.Die Flansche ist an der Unterseite teils offen (zur eventuellen Wasserabfuhr), jedoch soweit geschlossen, dass das Rohr nicht hindurchgeschoben werden kann.

Fußplatte, oval Variabler winkel 0° - 11°. Der gleiche Rohrverbinder wie Typ 12. Aber mit einem variablen Winkel von 0° - 11°.

Fußplatte, oval Variabler winkel 0° - 11°. Der gleiche Rohrverbinder wie Typ 12. Aber mit einem variablen Winkel von 0° - 11°.

Rohrverbinder Wandhalter horizontal, Typ 13. Seitenmontageschelle für vertikale Pfosten. Der Verbinder hat an der Unterseite eine Öffnung, sodass eventuelles Wasser abfließen kann. Das Rohr kann nicht durch die Öffnung an der Unterseite des Rohrverbinders geschoben werden. Die Schelle ist ausgelegt für Handbefestigung von Schutzgeländern und Balustraden an Wänden, Brüstungen, Stufen und Rampen.

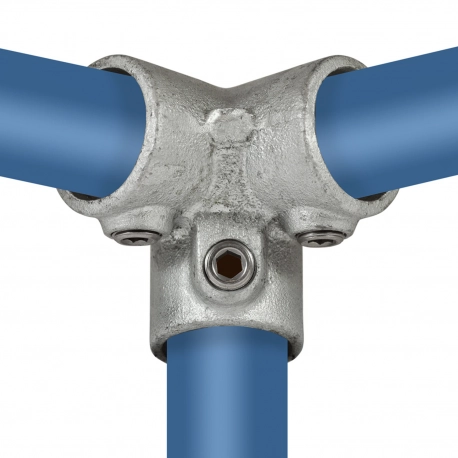

Rohrverbinder Dreiweg-Eckstück 90°, Typ 18. Eckverbindungsschelle (90°) für obere Geländereckstücke und alle sonstigen rechteckigen Systeme.

Rohrverbinder Dreiweg-Eckstück 90°, Typ 18. Eckverbindungsschelle (90°) für obere Geländereckstücke und alle sonstigen rechteckigen Systeme.

Rohrverbinder Dreiweg-Eckstück 90°, Typ 18. Eckverbindungsschelle (90°) für obere Geländereckstücke und alle sonstigen rechteckigen Systeme.

Rohrverbinder Dreiweg-Eckstück 90°, Typ 18. Eckverbindungsschelle (90°) für obere Geländereckstücke und alle sonstigen rechteckigen Systeme.

Rohrverbinder, Eckstück, durchgehend, Typ 20. Dieser Rohrverbinder ist vergleichbar oder wird oft zusammen verwendet mit dem Rohrverbinder Typ 18, wobei letzterer Verbinder dann an der äußersten Ecke als Abschluss eingesetzt wird. Das Eckrohr läuft beim Eckstück durchgehend an einem Stück durch. An das Eckrohr können wiederrum zwei Rohre im rechten Winkel angeschlossen werden.

Rohrverbinder, Eckstück, durchgehend, Typ 20. Dieser Rohrverbinder ist vergleichbar oder wird oft zusammen verwendet mit dem Rohrverbinder Typ 18, wobei letzterer Verbinder dann an der äußersten Ecke als Abschluss eingesetzt wird. Das Eckrohr läuft beim Eckstück durchgehend an einem Stück durch. An das Eckrohr können wiederrum zwei Rohre im rechten Winkel angeschlossen werden.

Rohrverbinder, Eckstück, durchgehend, Typ 20. Dieser Rohrverbinder ist vergleichbar oder wird oft zusammen verwendet mit dem Rohrverbinder Typ 18, wobei letzterer Verbinder dann an der äußersten Ecke als Abschluss eingesetzt wird. Das Eckrohr läuft beim Eckstück durchgehend an einem Stück durch. An das Eckrohr können wiederrum zwei Rohre im rechten Winkel angeschlossen werden.

Rohrverbinder Kreuzstück durchgehend, Typ 22. 90°- Verbindungselement zwischen dem Mittelement und Stütze an Geländern. An der mittleren Verbindungsstelle läuft das Rohr ununterbrochen hindurch. An den Verbindungsstellen links und rechts können demnach Zwischenlieger in einer Ebene angebracht werden.
