Rohrverbinder | Fussplatte Oval - Typ 12E - 48,3 mm | Temperguss | KLEMP

T-Stück, lang Variabler Winkel 0° - 11°. Gleicher Rohrverbinder wie Typ 4, aber mit einem variablen Winkel von 0° - 11°.

Rohrverbinder, intern Drehstück, T-Stück, Typ 5. Für variable Verbindungen bei Geländern, Treppen, Ecken.Achtung: Das schmalere Ende (intern) dieses Verbinders ist dazu geeignet, um dieses in einen anderen Verbinder im gleichen Durchmesser zu verbinden. Das schmale Ende dieses Verbinders passt demnach nicht in das Rohr.

Bogen 90° Variabler Winkel 0° - 11°. Gleicher Rohrverbinder wie Typ 6, aber mit einem variablen Winkel von 0° - 11°.

Bogen 90° Variabler Winkel 0° - 11°. Gleicher Rohrverbinder wie Typ 6, aber mit einem variablen Winkel von 0° - 11°.

Rohrverbinder T-Stück kurz, verstellbar, Typ 7. Dieser verstellbare Winkelverbinder wird zur Verbindung von Rohren zwischen 30° und 60° verwendet. Einsetzbar für Diagonalverbindungen, Streben und eine Winkel-Handlaufverbindung zu vertikalen Pfosten an Treppen.

Rohrverbinder T-Stück kurz, verstellbar, Typ 7. Dieser verstellbare Winkelverbinder wird zur Verbindung von Rohren zwischen 30° und 60° verwendet. Einsetzbar für Diagonalverbindungen, Streben und eine Winkel-Handlaufverbindung zu vertikalen Pfosten an Treppen.

Rohrverbinder T-Stück kurz, verstellbar, Typ 7. Dieser verstellbare Winkelverbinder wird zur Verbindung von Rohren zwischen 30° und 60° verwendet. Einsetzbar für Diagonalverbindungen, Streben und eine Winkel-Handlaufverbindung zu vertikalen Pfosten an Treppen.

Rohrverbinder  Typ 8 gerades  Verlängerungsstück Außen Der gerade  Rohrverbinder  Typ 8 eignet sich zum Verbinden von zwei Rohren mit gleichem Durchmesser, die in eine Richtung verlaufen. Die Rohre werden mithilfe von Sechskantschrauben (auch als Innensechskantschrauben oder Madenschrauben bekannt) eingeklemmt, was für zusätzliche Festigkeit sorgt. Die Art von Verbindern können langen Geländern oder anderen Rahmen-Konstruktionen eingesetzt. Wichtige Hinweise: Bitte beachten Sie, dass die Verbindung nur für Rohre in Flucht geeignet ist. Nicht für schwere vertikale Belastungen einsetzbar. Der Einsatz bei einer vertikalen Verlängerung erfordert, dass das Rohr an den Seiten abgestützt werden muss. Nicht für horizontale Belastung geeignet.

Rohrverbinder  Typ 8 gerades  Verlängerungsstück Außen Der gerade  Rohrverbinder  Typ 8 eignet sich zum Verbinden von zwei Rohren mit gleichem Durchmesser, die in eine Richtung verlaufen. Die Rohre werden mithilfe von Sechskantschrauben (auch als Innensechskantschrauben oder Madenschrauben bekannt) eingeklemmt, was für zusätzliche Festigkeit sorgt. Die Art von Verbindern können langen Geländern oder anderen Rahmen-Konstruktionen eingesetzt. Wichtige Hinweise: Bitte beachten Sie, dass die Verbindung nur für Rohre in Flucht geeignet ist. Nicht für schwere vertikale Belastungen einsetzbar. Der Einsatz bei einer vertikalen Verlängerung erfordert, dass das Rohr an den Seiten abgestützt werden muss. Nicht für horizontale Belastung geeignet.

Rohrverbinder Verlängerungsstück innen, Typ 9. Verlängerungsstück, innen.Für eine stromlinienförmige, beinahe nahtlose Verbindung, für Rohre gleichen Durchmessers. Die Wanddicke muß 3,2mm sein.Dieser Rohrverbinder darf nicht beslastet werden, d.h. dass die Lasten durch Einspannen oder Abstützen des Rohres an dieser Stelle unbeding abgetragen werden müssen.Dieser Verbinder besteht aus 2 Stücken. Wenn Sie diese aneinenaderlegen und ins das Rohr schieben, dann setzen sich die Teile bei Anziehen der Stellschraube aus.

Der Rohrverbinder Fußplatte  wird häufig als Positionsfixierung oder zur Befestigung von einem Rohr an Wand, Decke oder Boden. Mit vier Bohrlöcher ausgestattet, kann der  Verbinder  auf allen Oberflächen mithilfe von passendem Befestigungsmaterial montiert werden.  Der Flansch  ist an der Unterseite teilweise offen, sodass Wasser ungehindert ablaufen kann. Dieser Verbinder wird auch im Möbeldesign zum Fixieren von Rohren, die zur Herstellung von Garderoben, Garderobenständern und Wandgarderoben, verwendet werden. Der Verbinder wird mithilfe von Sechskantschrauben (auch als Innensechskantschrauben oder Madenschrauben bekannt) fest eingeklemmt, was für zusätzliche Festigkeit sorgt und verhindert, dass sich Rohre zufällig verschieben.

Der Rohrverbinder Fußplatte  wird häufig als Positionsfixierung oder zur Befestigung von einem Rohr an Wand, Decke oder Boden. Mit vier Bohrlöcher ausgestattet, kann der  Verbinder  auf allen Oberflächen mithilfe von passendem Befestigungsmaterial montiert werden.  Der Flansch  ist an der Unterseite teilweise offen, sodass Wasser ungehindert ablaufen kann. Dieser Verbinder wird auch im Möbeldesign zum Fixieren von Rohren, die zur Herstellung von Garderoben, Garderobenständern und Wandgarderoben, verwendet werden. Der Verbinder wird mithilfe von Sechskantschrauben (auch als Innensechskantschrauben oder Madenschrauben bekannt) fest eingeklemmt, was für zusätzliche Festigkeit sorgt und verhindert, dass sich Rohre zufällig verschieben.

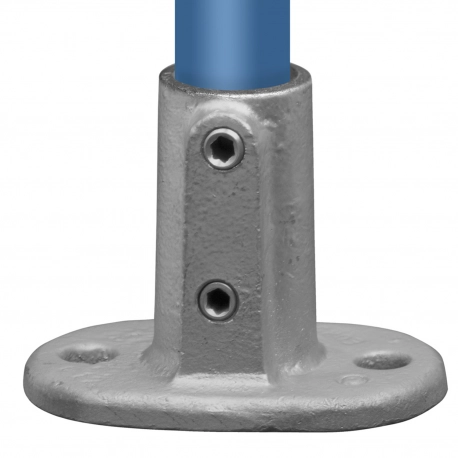

Rohrverbinder Fußplatte oval, Typ 12. Starke Grundplatte zur Abstützung vertikaler Pfosten. Vertikale Breitrippen mit zwei Stellschrauben erhöhen die Stärke des Rohrverbinders. Die Befestigungslöcher im Basisflansch sollten mit der angewandten Belastung übereinstimmen.Die Flansche ist an der Unterseite teils offen (zur eventuellen Wasserabfuhr), jedoch soweit geschlossen, dass das Rohr nicht hindurchgeschoben werden kann.

Rohrverbinder Fußplatte oval, Typ 12. Starke Grundplatte zur Abstützung vertikaler Pfosten. Vertikale Breitrippen mit zwei Stellschrauben erhöhen die Stärke des Rohrverbinders. Die Befestigungslöcher im Basisflansch sollten mit der angewandten Belastung übereinstimmen.Die Flansche ist an der Unterseite teils offen (zur eventuellen Wasserabfuhr), jedoch soweit geschlossen, dass das Rohr nicht hindurchgeschoben werden kann.

Rohrverbinder Wandhalter horizontal, Typ 13. Seitenmontageschelle für vertikale Pfosten. Der Verbinder hat an der Unterseite eine Öffnung, sodass eventuelles Wasser abfließen kann. Das Rohr kann nicht durch die Öffnung an der Unterseite des Rohrverbinders geschoben werden. Die Schelle ist ausgelegt für Handbefestigung von Schutzgeländern und Balustraden an Wänden, Brüstungen, Stufen und Rampen.

Rohrverbinder Wandhalter horizontal, Typ 13. Seitenmontageschelle für vertikale Pfosten. Der Verbinder hat an der Unterseite eine Öffnung, sodass eventuelles Wasser abfließen kann. Das Rohr kann nicht durch die Öffnung an der Unterseite des Rohrverbinders geschoben werden. Die Schelle ist ausgelegt für Handbefestigung von Schutzgeländern und Balustraden an Wänden, Brüstungen, Stufen und Rampen.

Rohrverbinder Wandhalter vertikal, Typ 14. Ähnlich Typ 13. Seitenmontageschelle für vertikale Pfosten. Der Verbinder hat an der Unterseite eine Öffnung, sodass eventuelles Wasser abfließen kann. Das Rohr kann nicht durch die Öffnung an der Unterseite des Rohrverbinders geschoben werden. Die Schelle ist ausgelegt für Handbefestigung von Schutzgeländern und Balustraden an Wänden, Brüstungen, Stufen und Rampen.

Rohrverbinder Wandhalter vertikal, Typ 14. Ähnlich Typ 13. Seitenmontageschelle für vertikale Pfosten. Der Verbinder hat an der Unterseite eine Öffnung, sodass eventuelles Wasser abfließen kann. Das Rohr kann nicht durch die Öffnung an der Unterseite des Rohrverbinders geschoben werden. Die Schelle ist ausgelegt für Handbefestigung von Schutzgeländern und Balustraden an Wänden, Brüstungen, Stufen und Rampen.

Rohrverbinder Dreiweg-Eckstück 90°, Typ 18. Eckverbindungsschelle (90°) für obere Geländereckstücke und alle sonstigen rechteckigen Systeme.

Rohrverbinder Dreiweg-Eckstück 90°, Typ 18. Eckverbindungsschelle (90°) für obere Geländereckstücke und alle sonstigen rechteckigen Systeme.

Rohrverbinder Dreiweg-Eckstück 90°, Typ 18. Eckverbindungsschelle (90°) für obere Geländereckstücke und alle sonstigen rechteckigen Systeme.

Rohrverbinder, Eckstück, durchgehend, Typ 20. Dieser Rohrverbinder ist vergleichbar oder wird oft zusammen verwendet mit dem Rohrverbinder Typ 18, wobei letzterer Verbinder dann an der äußersten Ecke als Abschluss eingesetzt wird. Das Eckrohr läuft beim Eckstück durchgehend an einem Stück durch. An das Eckrohr können wiederrum zwei Rohre im rechten Winkel angeschlossen werden.

Rohrverbinder Kreuzstück durchgehend, Typ 22. 90°- Verbindungselement zwischen dem Mittelement und Stütze an Geländern. An der mittleren Verbindungsstelle läuft das Rohr ununterbrochen hindurch. An den Verbindungsstellen links und rechts können demnach Zwischenlieger in einer Ebene angebracht werden.

Rohrverbinder Kreuzstück durchgehend, Typ 22. 90°- Verbindungselement zwischen dem Mittelement und Stütze an Geländern. An der mittleren Verbindungsstelle läuft das Rohr ununterbrochen hindurch. An den Verbindungsstellen links und rechts können demnach Zwischenlieger in einer Ebene angebracht werden.

Rohrverbinder Kreuzstück durchgehend, Typ 22. 90°- Verbindungselement zwischen dem Mittelement und Stütze an Geländern. An der mittleren Verbindungsstelle läuft das Rohr ununterbrochen hindurch. An den Verbindungsstellen links und rechts können demnach Zwischenlieger in einer Ebene angebracht werden.

Rohrverbinder Kreuzstück durchgehend, Typ 22. 90°- Verbindungselement zwischen dem Mittelement und Stütze an Geländern. An der mittleren Verbindungsstelle läuft das Rohr ununterbrochen hindurch. An den Verbindungsstellen links und rechts können demnach Zwischenlieger in einer Ebene angebracht werden.

Rohrverbinder Kreuzstück in 1 Ebene für Gefälle 0° - 11° , Typ 22S. Dieser Verbinder ähnelt dem Typ 28. Jedoch bietet diese variable Verbindungsklemme die Möglichkeit zwischen der mittleren Leiste und den Leistenpfosten ein Gefälle zwischen 0° und 11° zu konstruieren. Diese Verbindungsmöglichkeit wird zum Beispiel oft bei Treppengeländern verwendet.

Rohrverbinder Kreuzstück in 1 Ebene für Gefälle 0° - 11° , Typ 22S. Dieser Verbinder ähnelt dem Typ 28. Jedoch bietet diese variable Verbindungsklemme die Möglichkeit zwischen der mittleren Leiste und den Leistenpfosten ein Gefälle zwischen 0° und 11° zu konstruieren. Diese Verbindungsmöglichkeit wird zum Beispiel oft bei Treppengeländern verwendet.

Rohrverbinder Kreuzstück für Gefälle 30° - 45°, Typ 23. Dieser Verbinder ist vergleichbar mit dem Typ22S. Dieser variable Winkelklemme ist geeignet für Steigungen zwischen 30° und 45°. Rohrverbinder Typ 7 kann mit diesem Verbinder kombiniert und für den oberen Handlauf verwendet werden.

Rohrverbinder T-Stück mit Stützrohr, Typ 24, 3-Richtungs-Verbinder zur Befestigung von Stützen mit 3 horizontalen Rohren, die lotrecht zueinander angeordnet sind. Das Stützenrohr paßt durch den Verbinder.Dieser Verbinder ist zum Anschluss an ein Stützrohr vorgesehen. Von dem durchlaufenden Stützrohr aus können im rechten Winkel drei weitere Rohre angeschlossen werden. Diese drei Anschlussrohre laufen vom Stützrohr aus gesehen in drei verschiedene Himmelsrichtungen weg.
