Kathrein Multischalter EXR 2554, 5 Eingänge, 4 Teilnehmeranschlüsse Dieser kaskadierbare Multischalter ermöglicht die Verteilung von vier Satelliten-Ebenen sowie terrestrischen Signalen auf bis zu vier Teilnehmeranschlüsse. Das Gerät eignet sich für den Aufbau von Empfangsanlagen, bei denen pro Receiver eine Niederführung ausreicht. Dank der integrierten Power Saving Technologie zeichnet sich die Komponente durch einen effizienten Betrieb aus. Signalverteilung und Empfang Die Umschaltung zwischen den Ebenen erfolgt über das Koaxialkabel mittels 14/18 V und 0/22 kHz Signalfrequenzen. Ein integrierter Verstärker sorgt für geringe Anschlussdämpfungen im Satellitenbereich, während eine eingebaute Preemphase die Kabeldämpfung entzerrt. Der terrestrische Bereich ist aktiv ausgelegt und ermöglicht den Empfang auch bei ausgeschaltetem Satelliten-Receiver. Die hohe Entkopplung zwischen den Ausgängen sichert eine stabile Signalqualität für jeden angeschlossenen Teilnehmer. Montage und Kompatibilität Das für die Innenmontage konzipierte Gerät verfügt über fünf Eingänge sowie fünf Stamm-Ausgänge, was eine einfache Kaskadierung ermöglicht. Die Fernspeisung erfolgt über den Eingang horizontal low, während alle weiteren Eingänge spannungsfrei bleiben. Die Verbindung erfolgt über F-Anschlüsse. Technische Daten Anzahl Eingänge: 5 Anzahl Teilnehmeranschlüsse: 4 Anzahl Stamm-Ausgänge: 5 Frequenzbereich Satellit: 950-2150 MHz Frequenzbereich terrestrisch: 5-862 MHz LNB-Speisung: 14 V / 18 V Kaskadierbar: Ja Durch die Kombination aus aktiver terrestrischer Einspeisung und der effizienten Power Saving Technologie bietet dieser Multischalter eine leistungsstarke Lösung für die Signalverteilung. Mit vier Teilnehmeranschlüssen und der Kaskadierbarkeit deckt das Gerät vielfältige Anforderungen in der Satelliten-Empfangstechnik ab und stellt durch die integrierte Verstärkung sowie Preemphase eine zuverlässige Signalübertragung sicher. Produktspezifikation LNB-Speisung: 14 V / 18 V Anzahl der Eingänge: 5 Anzahl der Stamm-Ausgänge: 5 Teilnehmeranschlüsse: 4 Terrestrischer Eingang: aktiv Kaskadierbar: Ja 22 kHz-Generator: Nein Anzahl der Teilnehmeranschlüsse: 4

Kathrein Einkabel-Multischalter EXD 258 Twin, 8 Teilnehmeranschlüsse, 5 Eingänge, kaskadierbar Der Einkabel-Multischalter EXD 258 Twin ermöglicht die effiziente Verteilung von Satelliten- und terrestrischen Signalen in modernen Empfangsanlagen. Das kaskadierbare System unterstützt die Befehlssätze EN 50494 sowie EN 50607, wodurch eine Vielzahl von Userbändern auf einer Leitung bereitgestellt wird. Eine integrierte automatische Verstärkungsregelung (AGC) sorgt für einen konstanten Ausgangspegel. Funktionsweise und Installation Die Matrix verfügt über zwei Ausgänge mit jeweils acht Userbändern, die eine flexible Versorgung von Multi-Tunergeräten erlauben. Ein PIN-Code-Schutz verhindert den Zugriff auf Teilnehmerfrequenzen durch andere Nutzer und ermöglicht wohnungsübergreifende Installationen. Zur Unterstützung bei der Inbetriebnahme und Fehlersuche ist eine LED-Anzeige integriert. Das Stromsparkonzept reduziert den Energieverbrauch, da bei inaktiven Receivern kein Strom aus dem Netzteil bezogen wird. Kaskadierung und Kompatibilität Das System ist für den Durchgangsbetrieb konzipiert und erlaubt die Kaskadierung von bis zu acht Multischaltern. Die Userband-Frequenzen sind zu früheren Modellen des Herstellers kompatibel. Der terrestrische Eingang ist aktiv ausgeführt, um eine optimale Signalqualität über den Frequenzbereich von 5 bis 862 MHz sowie 950 bis 2150 MHz zu gewährleisten. Technische Daten Anzahl der Eingänge: 5 Anzahl der Stamm-Ausgänge: 5 Teilnehmeranschlüsse: 8 Frequenzbereich terrestrisch: 5-862 MHz Frequenzbereich Sat-ZF: 950-2150 MHz LNB-Speisung: 14 V / 18 V Kaskadierbar: Ja Durch die Kombination aus acht Userbändern pro Ausgang, dem Schutz durch PIN-Code und der automatischen Verstärkungsregelung bietet dieser Multischalter eine zuverlässige Lösung für komplexe Satellitenverteilungen. Die Unterstützung aktueller Einkabel-Standards und die Kaskadierbarkeit von bis zu acht Einheiten machen das Gerät zu einer flexiblen Komponente für zukunftssichere Empfangsanlagen. Produktspezifikation LNB-Speisung: 14 V / 18 V Anzahl der Eingänge: 5 Anzahl der Stamm-Ausgänge: 5 Teilnehmeranschlüsse: 8 Terrestrischer Eingang: aktiv Kaskadierbar: Ja 22 kHz-Generator: Nein Anzahl der Teilnehmeranschlüsse: 8

Kathrein Multischalter EXR 2908, 9 Eingänge, 8 Teilnehmeranschlüsse, kaskadierbar Der kaskadierbare Multischalter von Kathrein ermöglicht die Verteilung von acht Satelliten-Ebenen sowie terrestrischen Signalen auf bis zu acht Teilnehmeranschlüsse. Durch die integrierte DiSEqC-Steuerung wählen angeschlossene Receiver unabhängig voneinander die gewünschte Satelliten-Position und Ebene aus. Das System eignet sich für den Aufbau leistungsfähiger Empfangsanlagen mit hoher Signalqualität. Signalverteilung und Signalqualität Die aktive terrestrische Einspeisung sorgt für eine zuverlässige Signalübertragung, die auch bei inaktivem Satelliten-Receiver verfügbar bleibt. Ein integrierter Verstärker minimiert die Anschlussdämpfung im Sat-Bereich, während die eingebaute Preemphase die Kabeldämpfung effektiv entzerrt. Dies sorgt für eine hohe Entkopplung zwischen den Ausgängen und eine stabile Signalqualität für jeden angeschlossenen Receiver. Energieeffizienz und Betrieb Das Gerät verfügt über ein hocheffizientes, kurzschlussfestes Schaltnetzteil, das eine niedrige Leistungsaufnahme sicherstellt. Die LNB-Fernspeisung erfolgt über die Eingänge horizontal low, wobei die übrigen Eingänge spannungsfrei bleiben, was den Betrieb mit verschiedenen LNB-Typen ermöglicht. Technische Daten Anzahl Eingänge: 9 Teilnehmeranschlüsse: 8 Frequenzbereich terrestrisch: 5-862 MHz Frequenzbereich Satellit: 950-2150 MHz Netzteil: 18 V / 800 mA LNB-Speisung: 14 V / 18 V Die Kombination aus kaskadierbarer Architektur und aktiver Signalaufbereitung macht diesen Multischalter zu einer robusten Lösung für Satelliten-Verteilsysteme. Mit acht Teilnehmeranschlüssen und der Unterstützung für DiSEqC-Steuerung bietet das System eine hohe Flexibilität bei der Programmwahl. Die integrierte Verstärkertechnik und das effiziente Schaltnetzteil sorgen für einen zuverlässigen Betrieb bei minimiertem Energieverbrauch. Produktspezifikation LNB-Speisung: 14 V / 18 V Anzahl der Eingänge: 9 Anzahl der Stamm-Ausgänge: 0 Teilnehmeranschlüsse: 8 Terrestrischer Eingang: aktiv Kaskadierbar: Ja 22 kHz-Generator: Nein Anzahl der Teilnehmeranschlüsse: 8

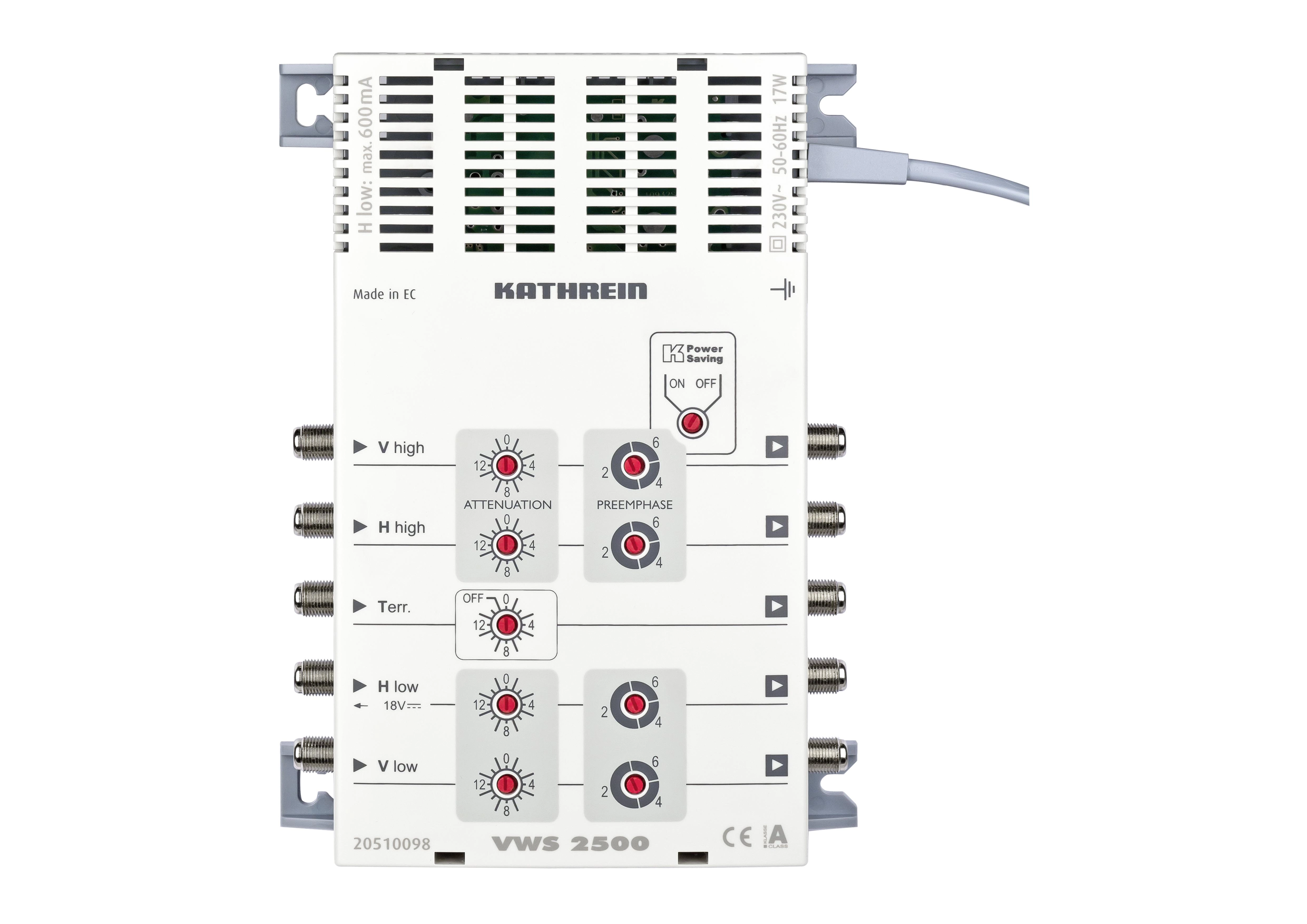

Kathrein SAT-ZF-Verstärker VWS 2500, 5 Eingänge 5 Ausgänge, 24 dB 21 dB Der VWS 2500 von Kathrein ist ein leistungsstarker Verteilnetzverstärker für den Einsatz in größeren Multischalter-Kaskaden. Das Gerät dient dem Ausgleich von Kabel- sowie Verteiler-Durchgangsdämpfungen und sorgt durch fünf integrierte Verstärkerzüge für eine präzise Pegelanhebung im Sat- und terrestrischen Bereich. Signalaufbereitung und Anpassung Das System vereint vier Sat-ZF-Verstärker und einen terrestrischen Verstärker in einem Gehäuse für die Innenmontage. Zur exakten Anpassung unterschiedlicher Eingangspegel verfügt jeder Verstärkerzug über schrittweise einstellbare Dämpfungssteller in 1-dB-Stufung. Eine hohe Aussteuerfestigkeit sowie eine gute Entkopplung zwischen den Verstärkerzügen gewährleisten eine stabile Signalqualität. Der terrestrische Verstärkerzug ist mit einer GaAs-Endstufe ausgestattet. Flexibilität im Betrieb Für den Schräglagenausgleich bietet das Gerät in jedem Sat-Verstärkerzug eine schrittweise einstellbare Vorentzerrung von 2, 4 oder 6 dB. Die Stromversorgung erfolgt über ein hocheffizientes, kurzschlussfestes Schaltnetzteil. Eine LNB-Fernspeisung ist über den Eingang horizontal low möglich, während die übrigen Eingänge spannungsfrei bleiben. Durch die Kombination aus hoher Entkopplung und präzisen Einstellmöglichkeiten eignet sich dieser Verstärker ideal für anspruchsvolle Sat-ZF-Verteilsysteme. Mit einer Verstärkung von 24 dB im Sat-Bereich und 21 dB im terrestrischen Bereich stellt das System eine konstante Signalqualität sicher. Die integrierten Dämpfungssteller und die schaltbare Vorentzerrung ermöglichen eine exakte Einpegelung, wodurch das Gerät eine zentrale Komponente für den Ausgleich von Dämpfungsverlusten in komplexen Verteilnetzen darstellt. Technische Daten Anzahl Eingänge: 5 Anzahl Ausgänge: 5 Verstärkung Sat: 24 dB Verstärkung terrestrisch: 21 dB Frequenzbereich Sat: 950-2150 MHz Frequenzbereich terrestrisch: 47-862 MHz LNB-Versorgung Strom: 600 mA Produktspezifikation Verstärkung bei Sat: 24 Verstärkung bei terrestrisch: 21 Anzahl der Eingänge: 5 Anzahl der Ausgänge: 5 Netzteil: eingebaut Entzerrer: Ja Fernspeisbar: Nein Pegelsteller: Ja Rückkanal (BK): Nein Ausführung: SAT-ZF-Verstärker 22 kHz-Generator: Nein

Eigenschaften • Koaxialkabel, BauPVO EN 50575, Cca s1a d1 a1, 100 m Einwegspule, 6,9 mm, schwarz, halogenfn• flammwid., Schirmungsklasse A Plus Plus, UV-bestaendig, Schirmungsmass typn• 130 dB, Aufbau typn• 1,13 Cu 4,8 Al CuSn Al, Folie verklebt, Metermarkierung, KDG Vodafone-Freigabe Technische Daten: Innenleiter-Durchmesser: 1,1 mm Innenleiter-Material: Kupfer Innenleiter-Oberfläche: blank Innenleiter-Klasse: Kl.1= eindrähtig Außenleiter-Durchmesser: 6,9 mm Außenleiter-Material: Kupfer Außenleiter-Oberfläche: verzinnt Außenleiter-Form: Folie + Geflecht Dielektrikum: Polyethylen, geschäumt (Foam PE) Anzahl der Schirmlagen: 3 Bewehrung: Nein Mantelmaterial: sonstige Spezifizierung Mantelmaterial: sonstige Mantel-Farbe: schwarz Brandverhaltensklasse nach EN 13501-6: Cca Rauchentwicklungsklasse nach EN 13501-6: s1a Abtropfverhaltensklasse nach EN 13501-6: d1 Säureentwicklungsklasse nach EN 13501-6: a1 Halogenfrei nach EN 60754-1/2: Ja UV-beständig: Ja Wellenwiderstand: 75 Ohm Außendurchmesser ca.: 7 mm Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung: 70 mm Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 45 mm Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 35 mm Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

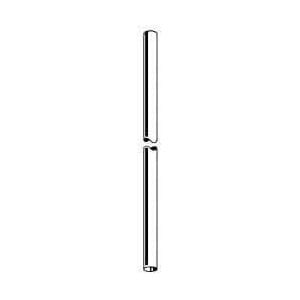

Der Kathrein ZAS 04 Antennenmast ist eine robuste Metallstütze, die für Antenneninstallationen entwickelt wurde. Dieses Modell von Kathrein bietet Stabilität und Langlebigkeit für verschiedene Antennenanwendungen. Farbe: Grau Höhe: 300 cm Gewicht: 12 kg Durchmesser: 60 mm Wandstärke: 1,5 mm Material: 100 % Metall Kompatibel mit CAS 60, CAS 75, CAS 90 und CAS 120 Systemen Wetterbeständig Dieser Antennenmast ist so konstruiert, dass er mechanischen Belastungen und Witterungseinflüssen standhält und somit eine zuverlässige Lösung für verschiedene Antennenkonfigurationen bietet.

Für die Montage von Parabolantennen auf dem Dach TÜV-geprüft für Parabolantennen bis 1 m Ø ZAS 41 für eine Parabolantenne und eine zusätzliche UKW-Antenne Montage von außen direkt oder durch die Konterlattung auf den Sparren Flexible Anpassung an den Sparrenabstand durch ausziehbares Teleskoprohr Für jede Dachneigung stufenlos einstellbar (Begrenzung nur durch Abdeckblech) Kabeleinführung über die Mastspitze mit ZTC 08 (im Lieferumfang von ZTS 40/41 enthalten) Mit Erdungsschraube, Mastabdeckkappe und sechs Befestigungsschrauben 10 x 100 mm Blitzstromtragfähig dimensioniert (100 kA, 10/350 µs, entsprechend DIN VDE 0855-300) Feuerverzinkt

Allgemeine Beschreibung Das Kathrein 21510025 Koaxialkabel ist ideal für den Außenbereich geeignet. Mit einem Außendurchmesser von 6,90 mm bietet es eine hohe Flexibilität und Robustheit, die für verschiedene Anwendungen im Bereich der Signalübertragung erforderlich sind. Technische daten Außendurchmesser: 6,90 mm Innenleiter-Durchmesser: 1,1 mm Innenleiter-Material: Kupfer Außenleiter-Material: Kupfer Wellenwiderstand: 75 Ω Dämpfung: 120 dB Länge: 100 m Dielektrikum: Polyethylen, geschäumt (Foam PE) Anzahl der Schirmlagen: 3 Mantelmaterial: Polyvinylchlorid (PVC) Mantel-Farbe: weiß UV-beständig: Ja Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung: 70 mm Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 45 mm Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 35 mm

Kathrein UHF-Fernsehantenne AON 48, 13,5 dB, 0,71 m, 75 Ohm Die AON 48 UHF-Antenne ist eine leistungsstarke Fernsehantenne für den Empfang von DVB-T-Signalen. Sie deckt den UHF-Bereich von Kanal 21 bis 48 ab, was einem Frequenzspektrum von 470 bis 694 MHz entspricht. Mit ihren 6 Elementen ermöglicht die Antenne einen stabilen Empfang. Der Anschluss erfolgt über eine F-Connector-Buchse mit einer Impedanz von 75 Ohm. Technische Daten Empfangsbereich: UHF Kanalbereich: 21 bis 48 Frequenzbereich: 470 bis 694 MHz Max. Gewinn: 13,5 dB Anzahl der Elemente: 6 Anschluss: F-Connector female Impedanz: 75 Ohm Länge: 0,71 m Ausführung: Fernsehantenne Produktspezifikation Max. Gewinn: 13,5 Empfangsbereich: UHF Ausführung: Fernsehantenne Länge: 0,71 Kanalbereich: 21 Anzahl der Frequenzbänder: 1 Frequenzband 4: 470 Omnidirektional: Nein
