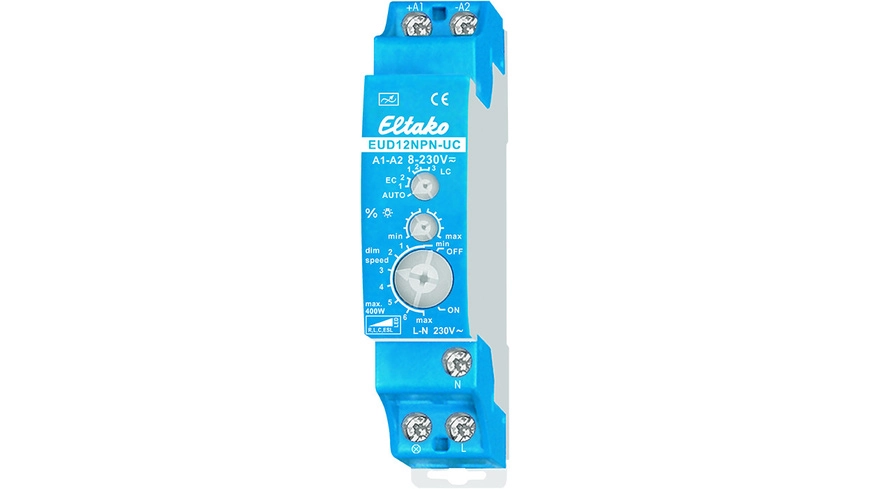

Überblick Für dimmbare Energiesparlampen ESL und dimmbare LEDs bis 100 W Erhalt der eingestellten Helligkeitsstufe beim Ausschalten Mit Schlummer- und Kinderzimmer-Funktion Beschreibung Mit Steuereingängen für Lichttaster und Lichtschalter. Zur Lampenschonung erfolgt die Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus. Neben der Mindesthelligkeit kann auch die Dimm-Geschwindigkeit eingestellt werden, wobei sich gleichzeitig die Dauer der Soft- Ein und Soft- Aus verändert. Bei der Schlummerfunktion wird der eingestellte Wert bis zur Mindesthelligkeit abgesoftet und anschließend abgeschalten. Bei der Kinderzimmerfunktion erfolgt ein langsames Aufhellen bis zur eingestellten Helligkeitsstufe. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerungen verändert die Helligkeit bis zu dem maximalen Wert. Geeignet für ohmsche, induktive und elektronische Lasten, welche automatisch erkannt werden. Sollen Energiesparlampen gedimmt werden, ist der Funktions-Drehschalter auf ESL zu stellen. Diese berücksichtigt die besonderen Verhältnisse bei dimmbaren Energiesparlampen. z. B. der Einschaltvorgang ist optimiert und die Dimm Geschwindigkeit verändert sich logarithmisch, einer Kinderzimmer-Schaltung ist nicht möglich Hinweis Induktive und kapazitive Lasten dürfen nicht gemischt werden

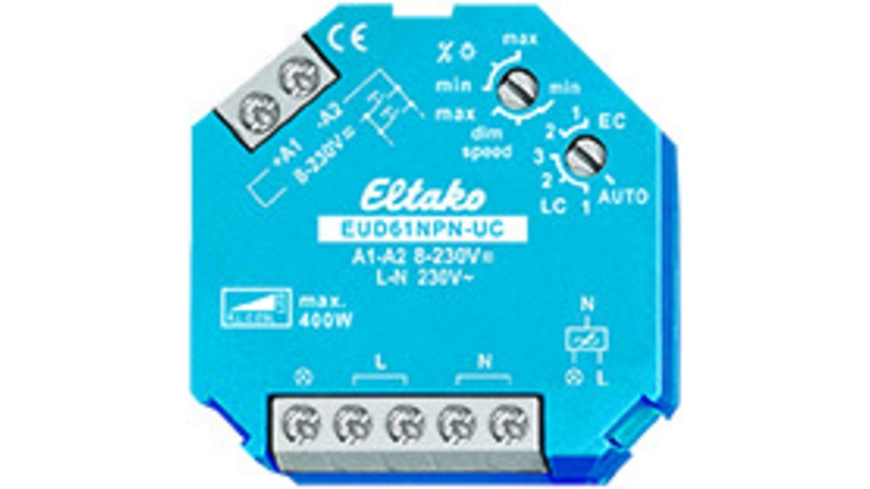

Eigenschaften: Universal-Dimmschalter Power MOSFET bis 400W Automatische Lampenerkennung Stand-by-Verlust nur 0,1 Watt Mindesthelligkeit oder Dimmgeschwindigkeit einstellbar Mit Kinderzimmer- und Schlummerschaltung Für Einbaumontage 45mm lang, 45mm breit, 18mm tief Universal-Dimmschalter für Lampen bis 400W, abhängig von den Lüftungsverhältnissen Dimmbare Energiesparlampen ESL und dimmbare 230V-LED-Lampen zusätzlich abhängig von der Lampenelektronik und der DimmArt. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung Universal-Steuerspannung 8..230V UC, galvanisch getrennt von der Versorgungs- und Schaltspannung 230V Keine Mindestlast erforderlich Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen Wert Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory) Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung Mit dem oberen%Lampe/dim-speed-Drehschalter kann entweder die Dimmgeschwindigkeit eingestellt werden oder die Mindesthelligkeit (voll abgedimmt) Mit der Dimmgeschwindigkeit wird auch die Dauer von Soft-Ein und Soft-Aus verändert Der untere Drehschalter legt im Betrieb fest, ob die automatische Lampenerkennung wirken soll, oder spezielle Comfort-Stellungen: AUTO lässt das Dimmen aller Lampenarten zu EC1 ist eine Comfort-Stellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt sicher wieder Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Zusammenstellung: sonstige Bedienungsart: Tipptaster App-Steuerung über Bluetooth: Nein Dimmung Phasenanschnitt: Ja Dimmung Phasenabschnitt: Ja Seriendimmer: Nein Lastart: universal Nebenstelleneingang: Nein Lichtwertspeicher: Ja Verwendbar mit Taste: Ja Verwendbar mit Bewegungsmelder: Nein Verwendbar mit Präsenzmelder: Nein Verwendbar mit Zeitschalter/Timer: Nein Verwendbar mit Funktaste: Nein Verwendbar mit IR-Taste: Nein Montageart: Unterputz Befestigungsart: Befestigung mit Schraube Werkstoff: Kunststoff Werkstoffgüte: Thermoplast Halogenfrei: Ja Oberflächenschutz: sonstige Ausführung der Oberfläche: matt Farbe: blau Transparent: Nein Nennspannung: 230 V Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

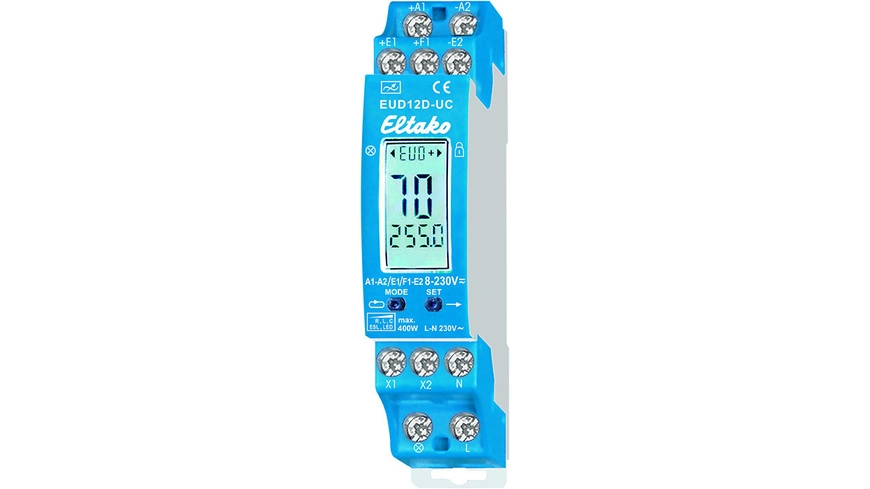

Überblick Betriebsspannung 230 V Anschlussleistung (max.) 400 W Beschreibung Universal-Dimmschalter mit automatischer Lampenerkennung. Stand-by-Verlust nur 0,3 Watt. Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. 1 Teilungseinheit. Universal-Dimmschalter für Lampen bis 400W, abhängig von den Lüftungsverhältnissen. Dimmbare Energiesparlampen und dimmbare 230V-LED-Lampen zusätzlich abhängig von der Lampenelektronik. Bis zu 3600W mit Leistungs­zusätzen an den Anschlüssen X1 und X2. Die Steuereingänge sind von der Versorgungs- und Schalt­spannung galvanisch getrennt. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Ab 110V Steuerspannung Glimmlampenstrom 5mA (nicht bei RTD). Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Die Funktionen und Zeiten werden gemäß Bedienungsanleitung mit den Tasten MODE und SET eingegeben und auf dem LC-Display angezeigt. Eine Tastensperre ist möglich

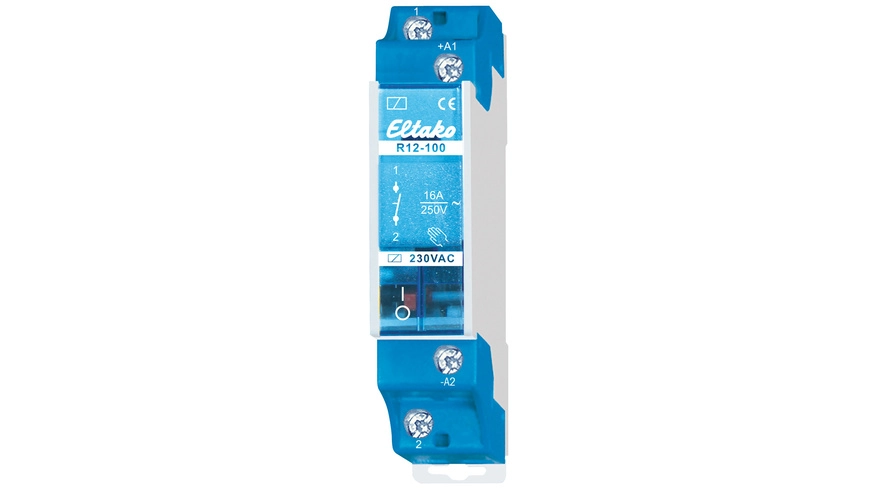

Allgemeine Beschreibung Elektromechanisches Schaltrelais mit Handbetätigung und Schaltstellungsanzeige. Technische daten Nennspannung: 230 V Schaltstrom (max.): 16 A Einschaltdauer: 100% Steuerleistungsbedarf: 1.9 W Kontaktabstand: 3 mm Prüfspannung Kontakt/Kontakt: 2000 V Prüfspannung Steueranschlüsse/Kontakt: 4000 V

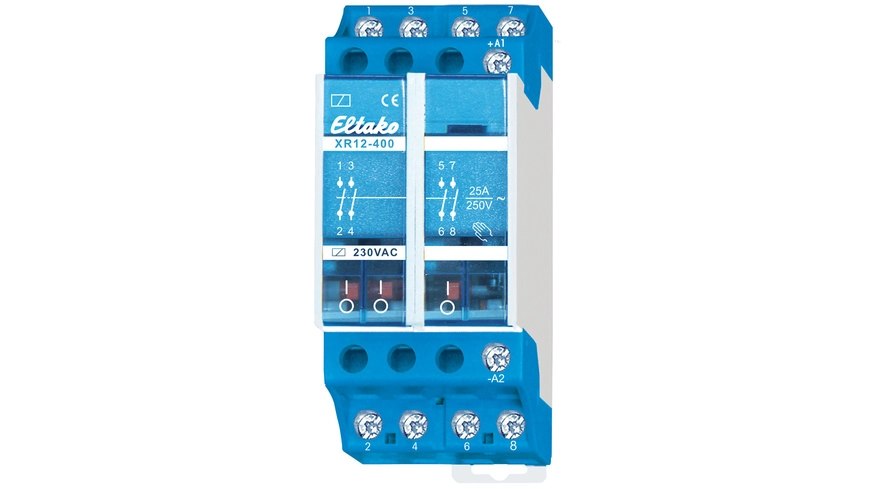

Eigenschaften: Installationsschütze mit Handbetätigung und Schaltstellungsanzeige Einschaltdauer 100% Steuerleistungsbedarf 4W Kontaktabstand 3mm Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Technische Daten: Bemessungsbetriebsspannung: 250 V Bemessungsbetriebsstrom: 25 A Spannungsart der Betriebsspannung: AC Spannungsart der Betätigungsspannung: AC Anzahl der Kontakte als Schließer: 4 Max. Glühlampenlast: 2300 W Max. Leuchtstofflampenlast: 3600 VA Max. Leuchtstofflampenlast (Duo-Schaltung): 3600 VA Max. Leuchtstofflampenlast (parallel kompensiert): 1000 VA Schieber für Handschaltung: Ja Breite in Teilungseinheiten: 2 Einbautiefe: 55 mm Zusatzeinrichtungen möglich: Ja Mit Tag-/Nachtfunktion: Nein Brummfrei: Ja Schutzart (IP): IP20 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bemessungsbetriebsspannung: 250 V Bemessungsbetriebsstrom: 25 A Spannungsart der Betriebsspannung: AC Spannungsart der Betätigungsspannung: AC Anzahl der Kontakte als Schließer: 4 Max. Glühlampenlast: 2300 W Max. Leuchtstofflampenlast: 3600 VA Max. Leuchtstofflampenlast (Duo-Schaltung): 3600 VA Max. Leuchtstofflampenlast (parallel kompensiert): 1000 VA Schieber für Handschaltung: Ja Breite in Teilungseinheiten: 2 Einbautiefe: 55 mm Zusatzeinrichtungen möglich: Ja Mit Tag-/Nachtfunktion: Nein Brummfrei: Ja Schutzart (IP): IP20 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bemessungsbetriebsspannung: 250 V Bemessungsbetriebsstrom: 25 A Spannungsart der Betriebsspannung: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bemessungsbetriebsspannung: 250 V Bemessungsbetriebsstrom: 25 A Spannungsart der Betriebsspannung: AC Spannungsart der Betätigungsspannung: AC Anzahl der Kontakte als Schließer: 4 Max. Glühlampenlast: 2300 W Max. Leuchtstofflampenlast: 3600 VA Max. Leuchtstofflampenlast (Duo-Schaltung): 3600 VA Max. Leuchtstofflampenlast (parallel kompensiert): 1000 VA Schieber für Handschaltung: Ja Breite in Teilungseinheiten: 2 Einbautiefe: 55 mm Zusatzeinrichtungen möglich: Ja Mit Tag-/Nachtfunktion: Nein Brummfrei: Ja Schutzart (IP): IP20 Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

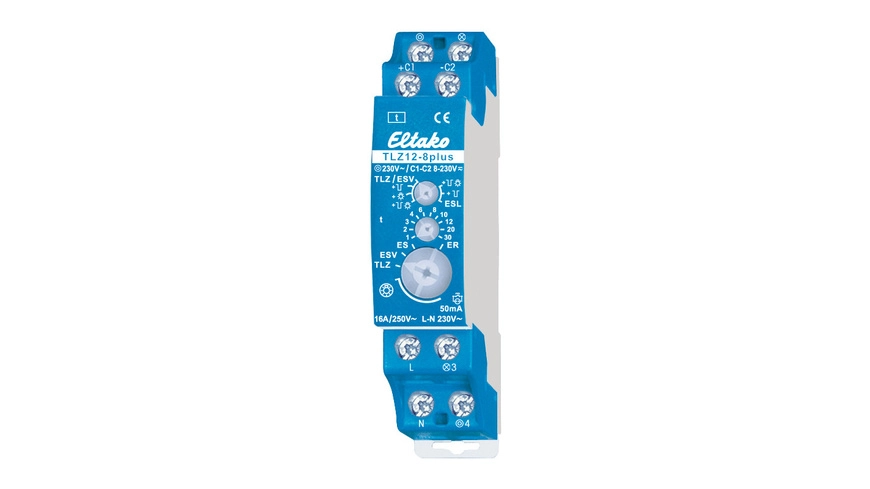

Allgemeine Beschreibung Der Treppenlichtzeitschalter Eltako TLZ12-8plus bietet eine flexible Zeiteinstellung von 1 bis 30 Minuten und eignet sich für bis zu 2300 W Glühlampenlast. Dank des bistabilen Relais gibt es keine Verlustleistung im Betrieb, und die integrierte Ausschaltvorwarnung sorgt für eine zuverlässige Lichtsteuerung. Mit Funktionen wie Taster-Dauerlicht und einer Multifunktionsumschaltung bietet er vielseitige Einsatzmöglichkeiten in 3- und 4-Leiter-Schaltungen. Technische daten Betriebsspannung: 8…230 V~ Schaltstrom: 16 A Max. Glühlampenlast: 2300 W Leistungsaufnahme: 600 W Anzahl der Kontakte: 1 Schließer Schaltungsart: 3- und 4-Leiter Schaltung Einbautiefe: 58 mm Abmessungen: 1 Teilungseinheit = 18 mm breit Kompatibilität und Zubehör Geeignet für 3- und 4-Leiter-Schaltungen Doppelanschlüsse für Taster und Lampe Installation Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird Anwendung Flexible Zeiteinstellung von 1 bis 30 Minuten mit Minutenskala Ausschaltvorwarnung flackert ca. 30 Sekunden vor Zeitablauf Taster-Dauerlicht kann durch längeres Tasten aktiviert werden Vergessenes Dauerlicht wird nach 2 Stunden automatisch ausgeschaltet Weitere Informationen Glimmlampenstrom bis 50 mA, abhängig von der Zündspannung der Glimmlampen Funktionen: ES (Stromstoßschalter), ER (Relais), ESV (Stromstoßschalter mit Rückfallverzögerung) In der Funktion ESV sind die einstellbaren Zeiten: 1 = 2 min, 2 = 5 min, 3 = 10 min, 4 = 15 min, 6 = 25 min, 8 = 35 min, 10 = 45 min, 12 = 60 min, 20 = 90 min, 30 = 120 min

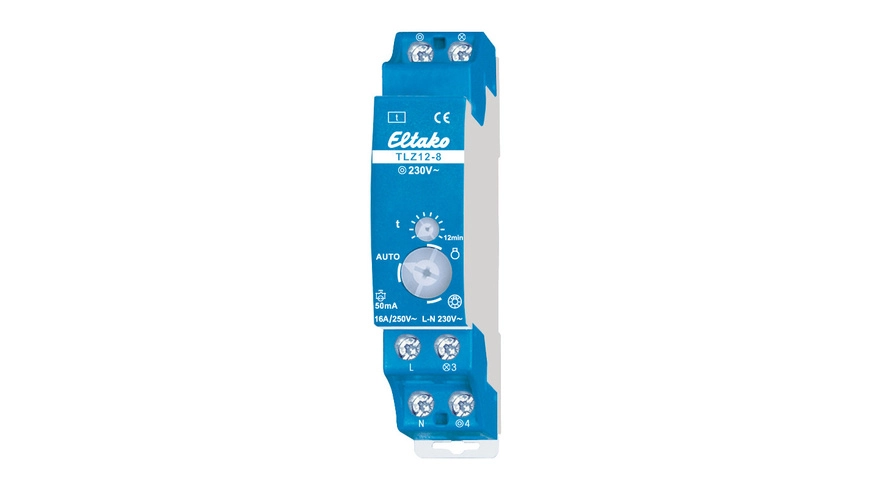

Allgemeine Beschreibung Der Eltako 23100934 Treppenlichtzeitschalter ist ein zuverlässiges Gerät zur Steuerung von Beleuchtung in Treppenhäusern. Er bietet eine Zeitspanne von bis zu 12 Minuten und ermöglicht eine einfache Installation durch doppelte Anschlussklemmen. Der Schalter ist nicht potenzialfrei und eignet sich für Glühlampen bis 2000 W sowie für ESL und LED-Lampen bis 100 W. Die geräuschlose Elektronik sorgt für einen störungsfreien Betrieb. Technische daten Schaltleistung: 16 A/250 V/AC Zeiteinstellung: ca. 0,2 bis 12 Minuten Standby-Verlust: nur 0,7 W Glimmlampenstrom: bis 50 mA Abmessungen: 1 Teilungseinheit = 18 mm breit, 58 mm tief Steuer-, Versorgungs- und Schaltspannung: 230 V Kompatibilität und Zubehör Geeignet für 3- und 4-Leiter-Schaltungen Nachschaltbar mit Dachbodenbeleuchtung bei 4-Leiter-Schaltung Installation Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 Doppelte Anschlüsse für Taster und Lampe ermöglichen flexible Anschlussmöglichkeiten Anwendung Automatische Erkennung der Schaltungsart Kontaktschaltung im Nulldurchgang ohne Ausschaltvorwarnung
