Allgemeine Beschreibung Der fischer Dübel S 14 ROE ist ein hochwertiger Spreizdübel aus Nylon, der speziell für die Aufnahme der fischer Gerüstöse GS 12 entwickelt wurde. Er bietet eine sichere und effiziente Installation in verschiedenen Baustoffen und gewährleistet hohe Haltewerte. Technische daten Bohrernenndurchmesser: 14 mm Min. Bohrlochtiefe bei Durchsteckmontage: 110 mm Min. Verankerungstiefe: 70 mm Dübellänge: 100 mm Max. Dicke der nichttragenden Schicht: 30 mm Min. Einschraubtiefe: - mm Kompatibilität und Zubehör Geeignet für die Kombination mit fischer Gerüstöse GS 12 Kompatibel mit folgenden Baustoffen: Beton, Kalksand-Vollstein, Naturstein mit dichtem Gefüge, Vollziegel Installation Bei der Montage in Randnähe sollte der Dübel so gedreht werden, dass die Spreizkraft parallel zum Rand wirkt. Dies verhindert ein Mitdrehen und erleichtert die Installation. Anwendung Der Dübel S 14 ROE ist ideal für die Befestigung in Gerüstkonstruktionen und eignet sich für: Fassadengerüste Seile Ketten Rankgerüste Leuchten Wäscheleinen Blumenampeln Um die maximale Tragfähigkeit zu erzielen, dürfen Nylondübel nur einmalig verwendet werden. Nicht für Schaukeln, Hängematten o. ä. geeignet.

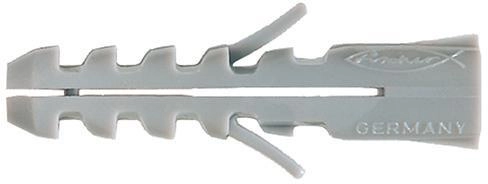

Allgemeine Beschreibung Der fischer Spreizdübel S ist das Original und seit Jahrzehnten der millionenfach bewährte Klassiker. Dieser Kunststoffdübel wird zu 100 % aus hochwertigem Nylon hergestellt, was ihn besonders robust bei der Montage macht und dauerhafte Sicherheit garantiert. Der Dübel spreizt nur in zwei Richtungen, wodurch die Spreizkräfte gezielt parallel zum Baustoffrand eingeleitet werden können. Dies verhindert das Abplatzen des Baustoffes bei randnahen Befestigungen. Technische daten Werkstoff: Nylon Durchmesser: 14 mm Dübellänge: 75 mm Bohrer-Durchmesser: 14 mm Bohrlochtiefe: mindestens 90 mm Schraubengröße: 10,0 - 12 mm Temperaturbeständigkeit: -40 bis +80 °C Verpackungsinhalt: 20 Stück Gruppencode: 88500.604 Kompatibilität und Zubehör Geeignet für Holz- oder Spanplattenschrauben von 10 bis 12 mm Durchmesser Installation Geeignet für Vor- und Durchsteckmontage Leichtes Einstecken des Dübels für eine schnelle Montage Verdrehsicherung verhindert das Mitdrehen im Bohrloch Anwendung Ideal für die Befestigung in Beton und Mauerwerk aus Vollstein. Mit dem fischer Spreizdübel S lassen sich Bilderrahmen, Leuchten, leichte Hängeschränke oder Elektroinstallationen sicher befestigen. Weitere Informationen Der zähe und elastische Werkstoff wirkt schwingungsdämpfend und schalldämmend Gute elektrische Isolierwirkung Hohe Zug- und Druckfestigkeit Weitgehend beständig gegen chemische Einflüsse

Eigenschaften • Das optimale Zusammenwirken von Gerüstöse und Dübel ermöglicht hohe Haltewerte und bietet dadurch mehr Sicherheit n• Die hochwertige Schweißverbindung verhindert das Aufbiegen der Öse n• Der große Durchmesser der separat erhältlichen Abdeckkappen überdeckt auch leicht ausgebrochene Bohrlöcher vollständig und dezent Anwendung • Um die maximale Tragfähigkeit zu erzielen, dürfen Nylondübel nur einmalig verwendet werden. n• In Lochstein und Porenbeton wird die Kombination mit dem Dübel S 16 H R empfohlen. n• Die Einschraubmarkierung bietet eine Sichtkontrolle bei der Montage und ermöglicht eine einfache und problemlose Installation. n• Beim Einsatz ohne Dübel in Holz vorbohren. Dabei sollte der Bohrer-Durchmesser dem Kern-Durchmesser der Schraube entsprechen. n• Passende Abdeckkappen AD 12x40 zum Verschließen der verbleibenden Bohrlöcher für S14 ROE. n• Nicht für Schaukeln, Hängematten o. ä. geeignet Technische Daten: Schaftdurchmesser: 12 mm Schaftlänge: 160 mm Max. Dicke der nichttragenden Schicht: 65 / 45 mm Augen-Ø: 23 mm Passend zu: S 14 ROE 135 / S 16 H 135 R Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Schaftdurchmesser: 12 mm Schaftlänge: 160 mm Max. Dicke der nichttragenden Schicht: 65 / 45 mm Augen-Ø: 23 mm Passend zu: S 14 ROE 135 / S 16 H 135 R Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Schaftdurchmesser: 12 mm Schaftlänge: 160 mm Max. Dicke der nichttragenden Schicht: 65 / 45 mm Augen-Ø: 23 mm Passend zu: S 14 ROE 135 / S 16 H 135 R Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Schaftdurchmesser: 12 mm Schaftlänge: 160 mm Max. Dicke der nichttragenden Schicht: 65 / 45 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Schaftdurchmesser: 12 mm Schaftlänge: 160 mm Max. Dicke der nichttragenden Schicht: 65 / 45 mm Augen-Ø: 23 mm Passend zu: S 14 ROE 135 / S 16 H 135 R Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Eigenschaften • Aufgrund des umfangreichen Sortimentes ist der HM für Plattenbaustoffe mit einer Dicke von 3-50 mm und damit für eine Vielzahl an Anwendungen geeignetn• Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils und bietet optimale Flexibilitätn• Die Spreizarme des HM sorgen für eine große Auflagefläche und ermöglichen somit eine hohe Tragfähigkeitn• Die Krallen am Dübelrand dringen in den Plattenbaustoff ein, verhindern das Mitdrehen des Dübels und sorgen somit für eine sichere Montag Technische Daten: Bohrernenndurchmesser: 8 mm Plattendicke: 3 - 13 mm Dübellänge: 32 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 8 mm Plattendicke: 3 - 13 mm Dübellänge: 32 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 8 mm Plattendicke: 3 - 13 mm Dübellänge: 32 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 8 mm Plattendicke: 3 - 13 mm Dübellänge: 32 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 8 mm Plattendicke: 3 - 13 mm Dübellänge: 32 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 8 mm Plattendicke: 3 - 13 mm Dübellänge: 32 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 8 Bitte beachten Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 8 mm Plattendicke: 3 - 13 mm Dübellänge: 32 mm Min. Bohrlochtiefe: 45 mm Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Eigenschaften • Aufgrund des umfangreichen Sortimentes ist der HM für Plattenbaustoffe mit einer Dicke von 3-50 mm und damit für eine Vielzahl an Anwendungen geeignetn• Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils und bietet optimale Flexibilitätn• Die Spreizarme des HM sorgen für eine große Auflagefläche und ermöglichen somit eine hohe Tragfähigkeitn• Die Krallen am Dübelrand dringen in den Plattenbaustoff ein, verhindern das Mitdrehen des Dübels und sorgen somit für eine sichere Montag Anwendung • Der Hohlraum-Metalldübel HM ist geeignet für die Vorsteckmontage n• Die Dübelauswahl ist auf die Dicke des Plattenbaustoffes abzustimmen, um das Aufspreizen im Hohlraum optimal zu ermöglichen n• Bei der Montage klappen die Spreiz-arme auf und pressen sich an die Plattenrückseite n• Der HM kann mit Montagezange montiert werden. Bei Montage mit dem Akkuschrauber oder Schraubendreher muss zuerst die vormontierte Schraube demontiert werden. Zum Einschrauben und Aufspreizen des Dübels ist gleichzeitig das Anbauteil oder ein Hilfsgegenstand (max. 6 mm) als Mitdrehsicherung zu verwende Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 20 - 34 mm Dübellänge: 65 mm Min. Bohrlochtiefe: 71 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 20 - 34 mm Dübellänge: 65 mm Min. Bohrlochtiefe: 71 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 20 - 34 mm Dübellänge: 65 mm Min. Bohrlochtiefe: 71 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 20 - 34 mm Dübellänge: 65 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 20 - 34 mm Dübellänge: 65 mm Min. Bohrlochtiefe: 71 mm Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

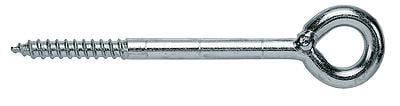

galvanisch verzinkter Stahl|geeignet für Langschaftdübel S 16 H R|geeignet für Spreizdübel S 14 ROE|hochwertige Schweißverbindung|bis 350 mm Schaftlänge; Die fischer Gerüstöse GS aus galvanisch verzinktem Stahl ist zusammen mit dem fischer Spreizdübel S 14 ROE für die Befestigung in Beton und Vollstein geeignet. Für Mauerwerk aus Lochbaustoffen und Porenbeton ist die Verwendung des Langschaftdübels S 16 H R zu empfehlen. Das optimale Zusammenwirken von Gerüstöse (bis 350 mm Schaftlänge) und Dübel ermöglicht hohe Haltewerte und bietet dadurch mehr Sicherheit. Die hochwertige Schweißverbindung verhindert das Aufbiegen der Öse und bietet damit zusätzliche Sicherheit. Die Einschraubmarkierung ermöglicht eine Sichtkontrolle bei der Montage. Die fischer Gerüstöse ist ideal für die Befestigung von Fassadengerüsten, Rankgittern oder Wäscheleinen geeignet.

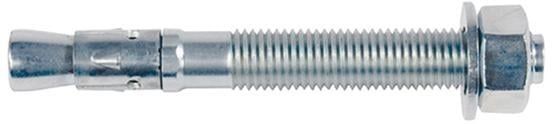

Hauptmerkmale rn rn Merkmale rn Produkttyp Spreizdübel rn Für Materialien geeignet Beton rn Material Metall rn Produktfarbe Grau rn Schraubenmaterial Stahl rn Verbindender thread type M10x56 rn rn Gewicht und Abmessungen rn Durchmesser (mm) 1,7 cm rn Länge (mm) 9,6 cm rn Bohrlochdurchmesser 1 cm rn Mindestbohrlochtiefe 8,8 cm rn rn Lieferumfang rn Menge pro Packung 50 Stück(e) rn

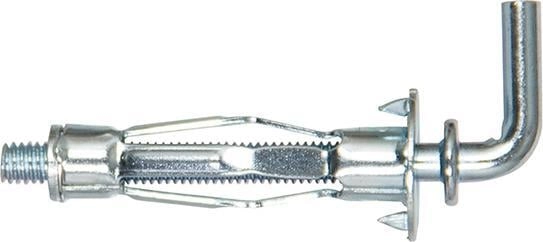

Allgemeine Beschreibung Der fischer Hohlraum-Metalldübel HM-S ist ein vielseitiger Hohlraumdübel mit metrischer Schraube, der für alle Plattenbaustoffe geeignet ist. Er wird in der Vorsteckmontage mit der Montagezange fischer HM-Z 1 eingesetzt, wobei die Spreizarme aufklappen und sich an die Plattenrückseite pressen. Alternativ kann der Dübel auch mit einem Schraubendreher oder Akku-Schrauber montiert werden. Er eignet sich ideal für die Befestigung von Leuchten, Handtuchhaltern und Gardinenschienen im Innenraum. Technische daten Bohrernenndurchmesser: 8 mm Plattendicke: 3 - 13 mm Dübellänge: 32 mm Min. Bohrlochtiefe: 40 mm Schrauben-Ø: M4 Schraubenlänge: 40 mm Werkstoff: Stahl Installation Der fischer Hohlraum-Metalldübel HM-S kann wie folgt installiert werden: Mit der Montagezange fischer HM-Z 1 in der Vorsteckmontage. Alternativ mit einem Schraubendreher oder Akku-Schrauber, wobei die vormontierte Schraube zuerst demontiert werden muss. Anwendung Der Hohlraum-Metalldübel HM-S ist geeignet für folgende Anwendungen: Befestigung von Leuchten Leichte Wandregale Handtuchhalter Spiegelschränke Gardinenschienen Unterkonstruktionen Er kann in verschiedenen Baustoffen verwendet werden, darunter: Gipskarton- und Gipsfaserplatten Hohldecken Holzwolle-Leichtbauplatten Spanplatten Sperrholzplatten Weitere Informationen Die Krallen am Dübelrand verhindern das Mitdrehen des Dübels und sorgen für eine sichere Montage. Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils. Die Spreizarme sorgen für eine große Auflagefläche und hohe Tragfähigkeit.

Eigenschaften • Der fischer Hohlraum-Metalldübel HM-S ist ein vielseitiger Hohlraumdübel mit metrischer Schraube für alle Plattenbaustoffen• Der Dübel wird mit der Montagezange fischer HM-Z 1 in der Vorsteckmontage gesetztn• Mit der Zange wird der Dübel im Hohlraum gegen den Plattenbaustoff gezogenn• Die Spreizarme klappen dabei auf und pressen sich an die Plattenrückseiten• Alternativ ist auch die Montage mit einem Schraubendreher oder einem Akku-Schrauber möglichn• Der fischer Hohlraum-Metalldübel HM-S ist geeignet für die Befestigung von Leuchten, Handtuchhaltern und Gardinenschienen im Innenrau Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 6 - 15 mm Dübellänge: 37 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 6 - 15 mm Dübellänge: 37 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 6 - 15 mm Dübellänge: 37 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 6 - 15 mm Dübellänge: 37 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 6 - 15 mm Dübellänge: 37 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 6 - 15 mm Dübellänge: 37 mm Min. Bohrlochtiefe: 45 mm Bitte beachten Sie: Dekoration nicht im Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bohrernenndurchmesser: 10 mm Plattendicke: 6 - 15 mm Dübellänge: 37 mm Min. Bohrlochtiefe: 45 mm Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

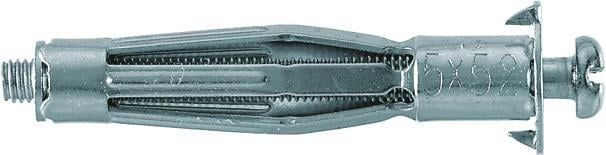

Allgemeine Beschreibung Der fischer Hohlraum-Metalldübel HM-S ist ein vielseitiger Hohlraumdübel mit metrischer Schraube, geeignet für alle Plattenbaustoffe mit einer Wanddicke von 3 bis 50 mm. Er ermöglicht die Befestigung von Leuchten, Handtuchhaltern, Bildern und leichten Wandregalen im Innenraum. Technische daten Bohrernenndurchmesser: 10 mm Plattendicke: 7 - 21 mm Dübellänge: 52 mm Min. Bohrlochtiefe: 58 mm Schraubenabmessung: M 5 x 58 mm Antrieb: PH2 Kompatibilität und Zubehör Der Dübel kann mit der Montagezange fischer HM-Z 1 in der Vorsteckmontage gesetzt werden. Alternativ ist auch die Montage mit einem Schraubendreher oder einem Akku-Schrauber möglich. Installation Bei der Montage klappen die Spreizarme auf und pressen sich an die Plattenrückseite. Bei Verwendung eines Akkuschraubers oder Schraubendrehers muss zuerst die vormontierte Schraube demontiert werden. Zum Einschrauben und Aufspreizen des Dübels ist gleichzeitig das Anbauteil oder ein Hilfsgegenstand (max. 6 mm) als Mitdrehsicherung zu verwenden. Anwendung Der fischer Hohlraum-Metalldübel HM-S eignet sich für die Befestigung in folgenden Baustoffen: Gipskarton- und Gipsfaserplatten Hohldecken Holzwolle-Leichtbauplatten Spanplatten Sperrholzplatten
